作品　：工具箱

授業の条件設定：６班構成、男女共学

工具箱の組立図・部品図

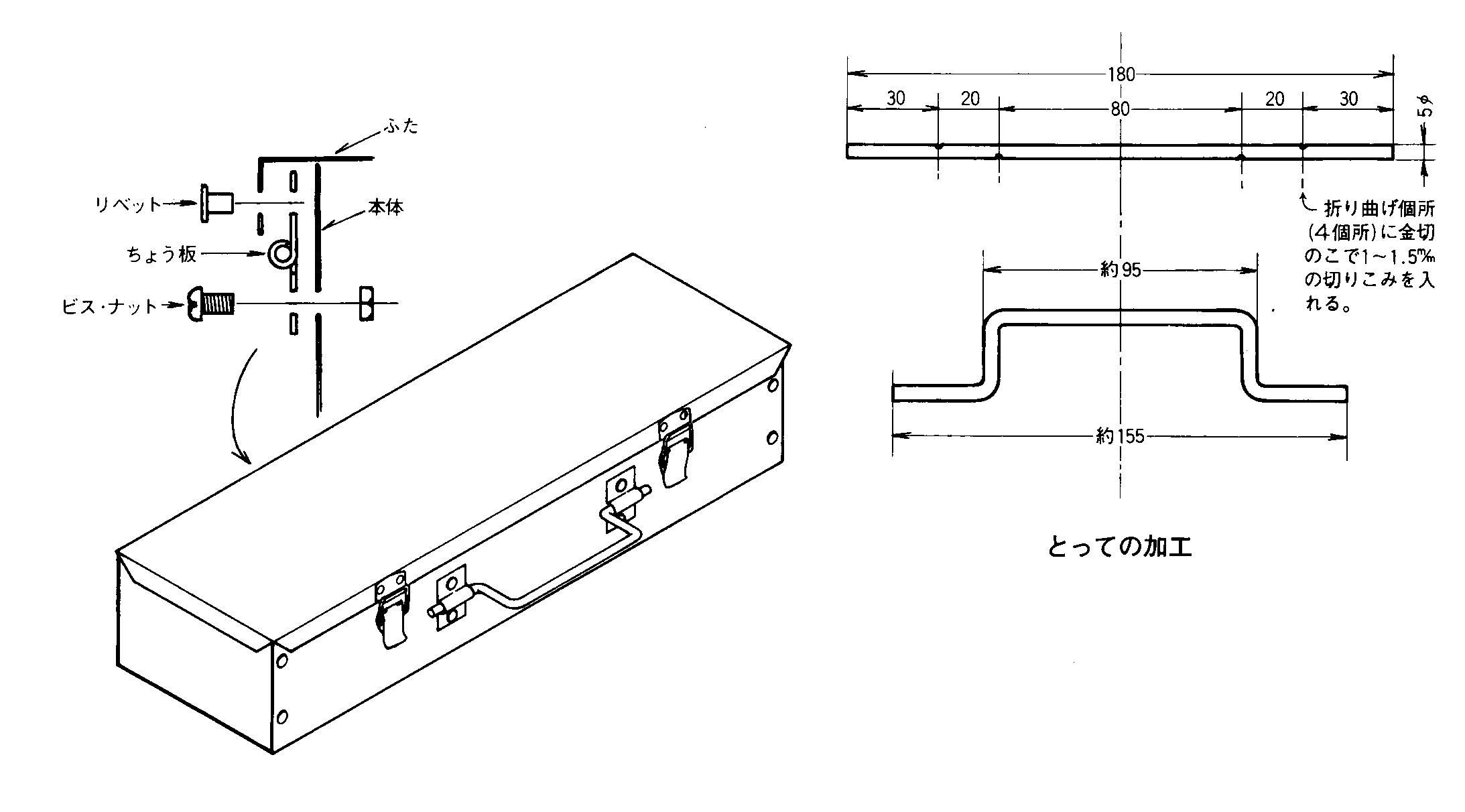

組立図

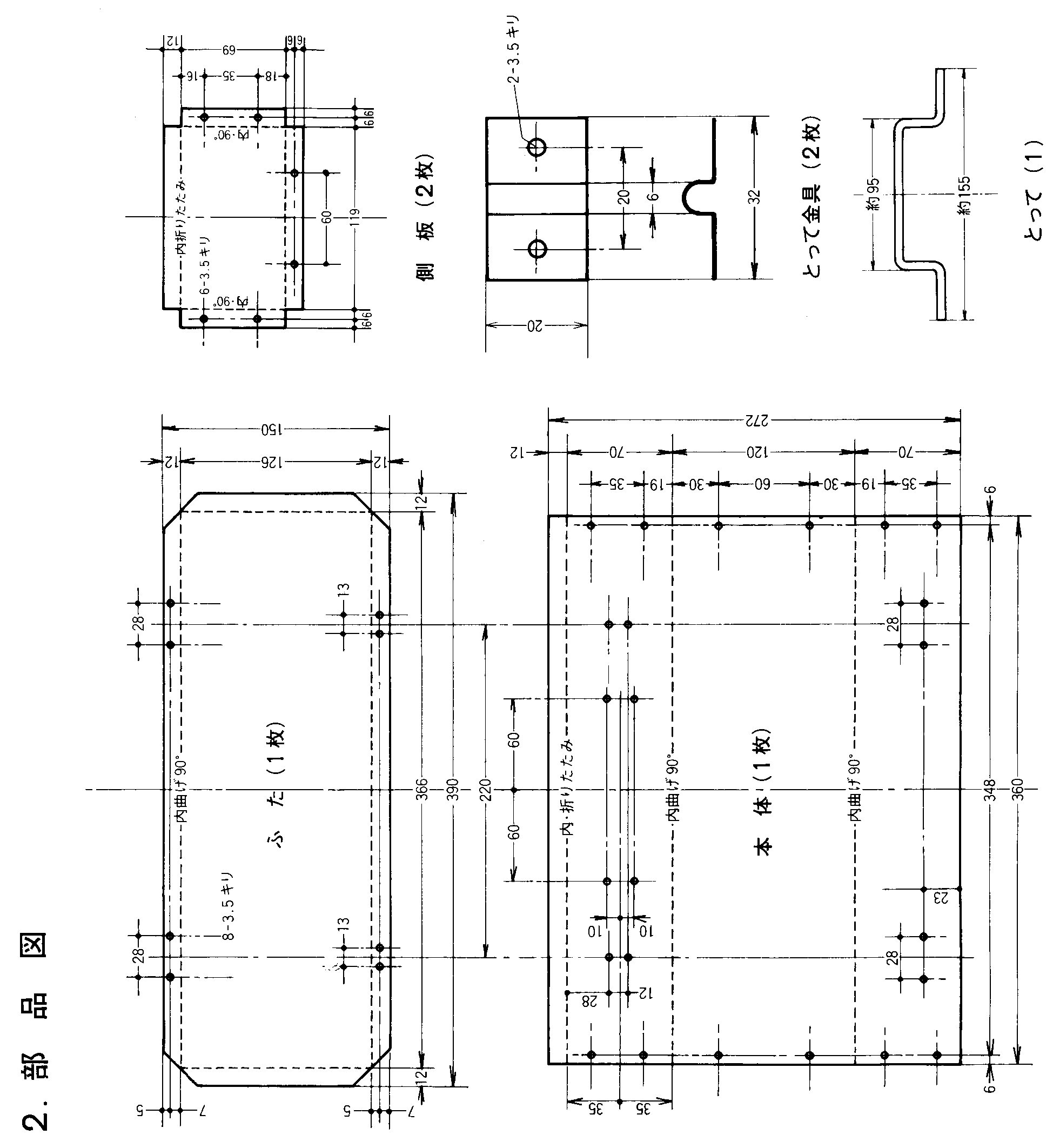

部品図

	所用時間	製作手順	使用工具	備考

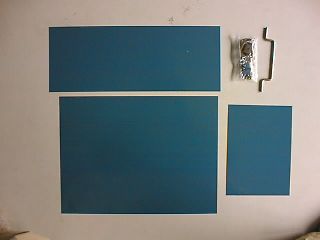

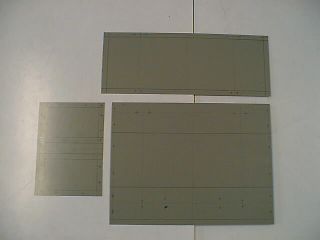

１．寸法のけがき	１時間時間	・本体（１枚）ふた（１枚）側面（２枚）金具（２枚）をけがく。	・ものさし，定規 ・けがき針（マジック）
		・それぞれ穴あけ場所にセンターポンチを打つ。	・センターポンチ

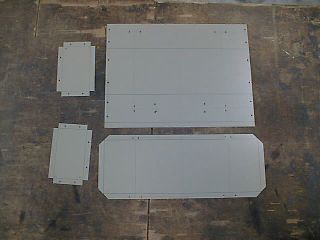

２．部品加工	０．５時間	・切断箇所を切断する。	金切りばさみ

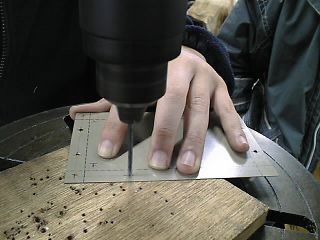

	０．５時間	・穴あけ箇所に穴をあける。	ドリル

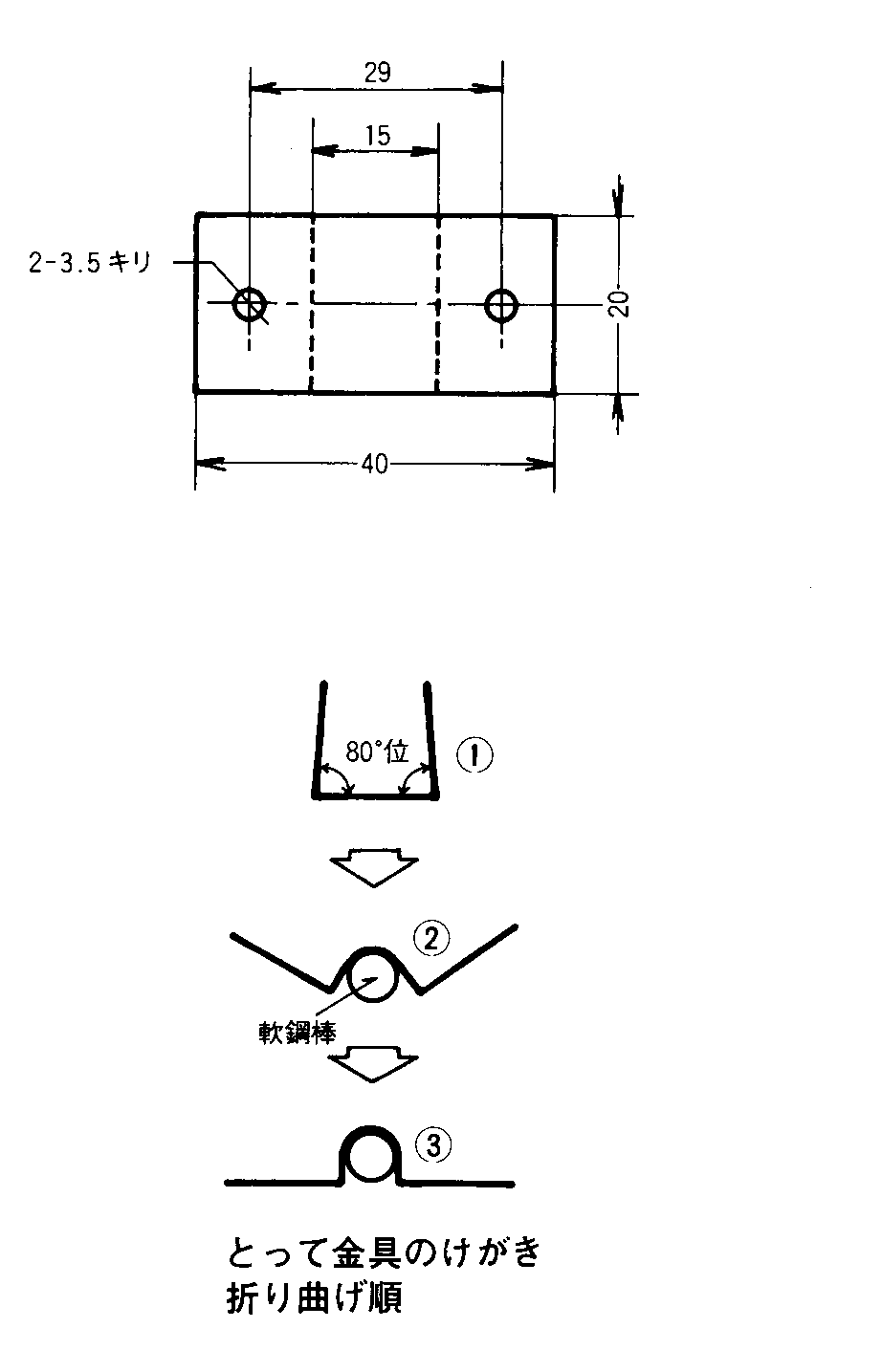

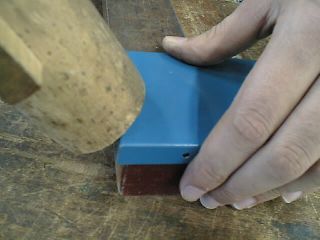

	１時間	・折り曲げる。 ・とって金具を加工する。	折り台 打木 木槌

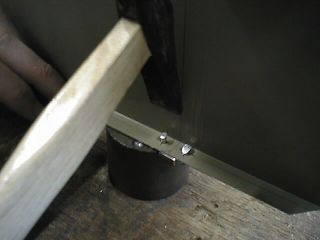

	１時間	・リベット接合	リベット ハンマー

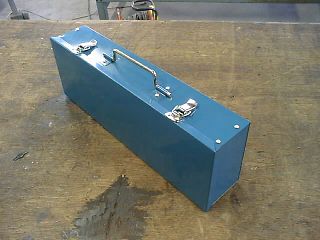

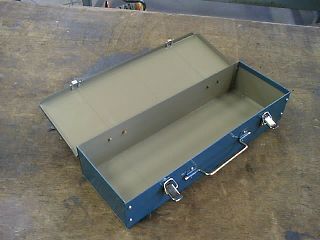

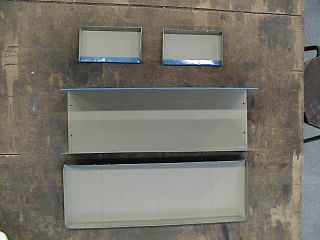

	０．５時間 （予備１時間）	・仕上げ（ふたの部分と本体の部分を図のように完成させる。） ・完成
	３０分	仕上げ

留意点
１．けがき針ではなくマジックを使用。
２．リベット接合を上手く行わないと隙間ができてしまう。

今後の課題
・リベットは接合しやすいようにもう少しやわらかい材質の物がよい。

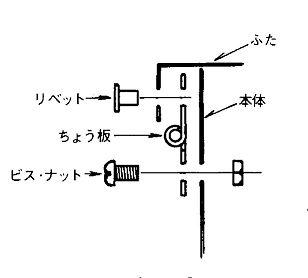

・チョウ板を本体に接合するビス・ナットはすぐにゆるんでしまうので、ワッシャーをかませた方がとれにくい。
